三维扫描技术赋能纺织厂设备改造 从扫描仪器到精准升级

在纺织工业智能化转型的浪潮中，设备改造是提升生产效率、保障产品质量、实现精益制造的关键环节。传统的设备测绘与改造方案往往依赖人工测量与二维图纸，存在效率低、精度不足、易出错等弊端。如今，三维扫描技术作为一种高效、精确的非接触式测量手段，正日益成为纺织厂设备现代化改造的强大工具，而选择合适的扫描仪器是成功应用的第一步。

一、三维扫描在纺织厂设备改造中的核心价值

纺织设备，如梳棉机、并条机、细纱机、织布机等，通常结构复杂、部件繁多，且长期运行后可能存在磨损、变形。三维扫描技术通过快速获取设备及其关键部件的高精度三维点云数据，为改造工程提供了数字化的“体检报告”和“设计蓝图”。其核心价值体现在：

1. 逆向工程与备件制造：对于已停产或图纸缺失的老旧设备，通过扫描关键磨损部件（如罗拉、皮辊、齿轮箱壳体），可快速重建其三维CAD模型，进而通过数控加工或3D打印实现精准复制与替换，极大缩短维修周期。
2. 安装验证与空间规划：在引入新设备或对现有生产线进行重新布局时，扫描整个车间环境与现有设备，生成精确的现场三维模型。这有助于在虚拟环境中进行设备就位模拟、管线干涉检查以及操作空间评估，确保改造方案一次成功，避免现场返工。
3. 变形分析与优化设计：对长期承受载荷的机架、墙板等大型结构件进行扫描，通过与原始设计模型比对，可直观量化其变形量，为结构加固或优化设计提供数据支撑，提升设备刚性与稳定性。
4. 数字化档案与预防性维护：建立关键设备全生命周期的三维数字档案，便于后续的维护、升级和培训。通过定期扫描比对，还能实现磨损趋势分析，推动预测性维护。

二、应用于纺织厂设备改造的主流扫描仪器

纺织厂环境通常存在振动、飞花、温湿度变化等挑战，因此选用的扫描仪器需兼顾精度、速度、环境适应性和易用性。主要分为以下几类：

1. 手持式激光三维扫描仪：

• 特点：灵活性极高，可轻松深入设备内部、环绕复杂结构进行扫描。扫描速度快，点云密度高，精度通常在0.02-0.1mm之间。

• 适用场景：非常适合中大型纺织设备（如整经机、浆纱机）的整体外形扫描、复杂曲面部件（如异形导纱器、凸轮）的逆向工程。代表品牌如Creaform的HandySCAN系列、FARO的Freestyle系列。

1. 拍照式（结构光）三维扫描仪：

• 特点：采用白光或蓝光光栅投影技术，单次扫描面积大，分辨率极高，能捕获精细的纹理和细节。精度与手持激光扫描仪相当。

• 适用场景：适用于对表面细节要求高的精密部件扫描，如纺纱专件（钢领、钢丝圈）、印花辊筒的数字化检测与仿制。需要在相对稳定的环境中使用。

1. 跟踪式激光扫描系统：

• 特点：由光学跟踪器和带反射靶球的扫描探头组成，利用视觉跟踪技术实现超大空间内的精准扫描，兼具高精度和超大测量范围。

• 适用场景：非常适合超大型设备（如整个清梳联生产线）或整个车间的全局扫描与布局规划，实现“所见即所得”的数字化。

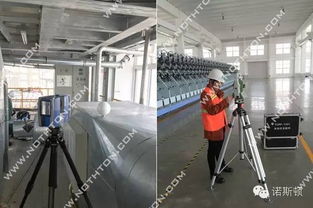

1. 地面三维激光扫描仪（站式）：

• 特点：通过快速旋转激光头，在几分钟内获取以仪器为中心方圆数十米至上百米环境的海量点云，用于构建宏观场景。

• 适用场景：主要用于工厂整体环境、厂房结构、设备宏观布局的数字化存档，为改造提供全局空间背景。精度相对前几种较低，但效率极高。

三、应用流程与关键考量

一次成功的三维扫描应用，通常遵循“规划-扫描-处理-应用”的流程：

1. 前期规划：明确改造目标（是逆向工程、空间规划还是变形分析），确定需要扫描的对象和区域，选择合适的扫描仪器及辅助工具（如定位靶标、喷显像剂等）。
2. 现场扫描：清洁设备表面，对于高反光或深色部件（如黑色橡胶皮圈）可能需要喷附薄层显像剂。根据设备结构和环境，合理布设扫描站点，确保数据完整拼接。纺织厂需特别注意避开严重振动时段，并做好仪器的防尘保护。
3. 数据处理：将点云数据导入专业软件（如Geomagic Design X、PolyWorks、VXmodel），进行去噪、拼接、封装，生成可用于CAD软件的三维模型（如STL、STEP格式）。
4. 工程应用：将处理好的模型用于CAD逆向建模、与设计模型进行对比分析、或在工厂布局软件中进行模拟仿真，最终指导实际的加工、安装与调试。

结论

三维扫描技术通过其高精度、高效率的数字化能力，正在深刻改变纺织厂设备改造的传统模式。从精密零部件的快速仿制到整条生产线的智慧布局，它都提供了可靠的数据基石。对于纺织企业而言，关键在于根据具体的改造需求与环境特点，选择合适的扫描仪器，并建立规范的扫描与数据处理流程。拥抱这项技术，将助力纺织企业以更低的成本、更短的周期、更高的质量完成设备升级，从而在激烈的市场竞争中赢得先机。
